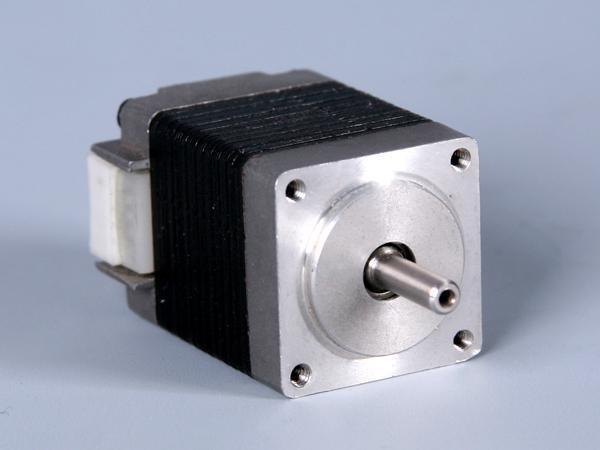

Двухфазные гибридные шаговые двигатели, 1.8°, 20 мм
Гибридные шаговые двигатели, 1.8°, 20 мм
Особенности
Малый размер, высокая плавность работы, низкая инерция
Области применения
Инструменты для научных исследований: оптические инструменты
Медицинская промышленность: оборудование для сканирования
Коммуникационное оборудование: мобильное спутниковое ТВ
| Пункт | Спецификации |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления | ±10% |
| Погрешность индуктивности | ±20% |
| Увеличение температуры | 80℃ макс. (номинальный ток, 2 фазы) |
| Колебание температуры | -20℃ ~+50℃ |
| Изоляционное сопротивление | 100MΩ мин., 500В постоянного тока |
| Диэлектрическая прочность | 500В переменного тока в течение минуты |
| Радиальный люфт | 0.02 макс. (450 перегрузка) |
| Осевой люфт | 0.08 макс. (450 перегрузка) |
| Максимальное радиальное усилие | 20Н |
| Максимальное осевое усилие | 2Н |
| Модель | Номинальная мощность | Ток на фазу | Сопротивление на фазу | Индуктивность на фазу | Удерживающий момент | Кол-во выводов | Инерция ротора | Вес | Длина |
| Один вал | В | А | Ω | мГн | г·см | | кг·м2 | кг | мм |
| FL20STH30-0604A | 3.9 | 0.6 | 6.5 | 1.7 | 180 | 4 | 2.0×10-7 | 0.06 | 30 |
| FL20STH33-0604A | 3.9 | 0.6 | 6.5 | 1.7 | 180 | 4 | 2.0×10-7 | 0.06 | 33 |
| FL20STH42-0804A | 4.32 | 0.8 | 5.4 | 1.5 | 300 | 4 | 3.6×10-7 | 0.08 | 42 |
