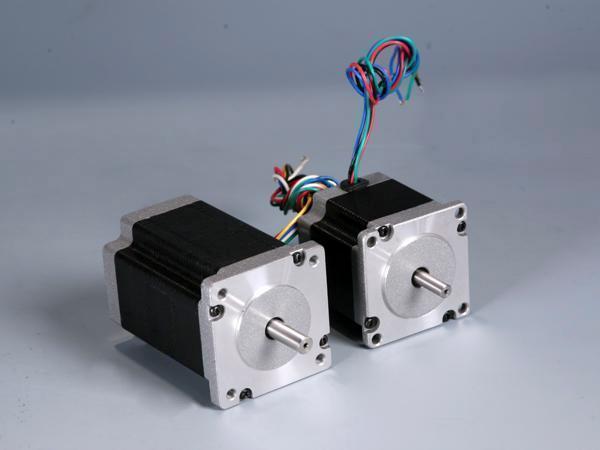

Двухфазные гибридные шаговые двигатели, 1.8°, 60 мм
Особенности
Высокий вращающий момент, высокая точность, хорошая работа на низких скоростях
Области применения
Автоматизация производства: станки с ЧПУ, обдирочные машины для проволоки, paint mixer
Индустрия рекламы: гравировальные станки, лазерные установки, машины для упаковки
Новая энергетика: солнечные панели
| Пункт | Спецификации |
| Угол шага | 1.8° |
| Погрешность угла шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления | ±10% |
| Погрешность индуктивности | ±20% |
| Увеличение температуры | 80℃ макс. (номинальный ток, 2 фазы) |
| Колебание температуры | -20℃ ~+50℃ |
| Изоляционное сопротивление | 100MΩ мин., 500В постоянного тока |
| Диэлектрическая прочность | 500В переменного тока в течение минуты |
| Радиальный люфт | 0.02 макс. (450 перегрузка) |
| Осевой люфт | 0.08 макс. (450 перегрузка) |
| Максимальное радиальное усилие | 75Н (20мм от фланца) |
| Максимальное осевое усилие | 15Н |
| Модель | Номин- альная мощность |
Ток на фазу |
Сопроти- вление на фазу |
Индукт- ивность на фазу |
Удержив- ающий момент |
Кол-во выво- дов |
Инерция ротора |
Вес | Фиксир- ующий момент |
Длина | ||
| Один вал | Два вала | Вт | А | Ω | мГн | кг·см | г·см2 | кг | кг·см | мм | ||
| FL60STH45- 2008AF |
FL60STH45- 2008BF |
однополюсный | 3 | 2 | 1.5 | 2 | 7.8 | 8 | 275 | 0.6 | 0.5 | 47 |
| параллельный | 2.1 | 2.8 | 0.75 | 2 | 11 | |||||||
| последов- ательный |
4.2 | 1.4 | 3.0 | 8 | 11 | |||||||
| FL60STH56- 2008AF |
FL60STH56- 2008BF |
однополюсный | 3.6 | 2 | 1.8 | 3.6 | 11.7 | 8 | 400 | 0.77 | 0.7 | 56 |
| параллельный | 2.52 | 2.8 | 0.9 | 3.6 | 16.5 | |||||||
| последов- ательный |
5.04 | 1.4 | 3.6 | 14.4 | 16.5 | |||||||
| FL60STH65- 2008AF |
FL60STH65- 2008BF |
однополюсный | 4.8 | 2 | 2.4 | 4.6 | 15 | 8 | 570 | 1.2 | 0.9 | 67 |
| параллельный | 3.36 | 2.8 | 1.2 | 4.6 | 21 | |||||||
| последова- тельный |
6.72 | 1.4 | 4.8 | 18.4 | 21 | |||||||
| FL60STH86- 2008AF |
FL60STH86- 2008BF |
однополюсный | 6 | 2 | 3 | 6.8 | 22 | 8 | 840 | 1.4 | 1.0 | 88 |
| параллельный | 4.17 | 2.8 | 1.5 | 6.8 | 31 | |||||||
| последова- тельный |
8.4 | 1.4 | 6 | 27.2 | 31 | |||||||
