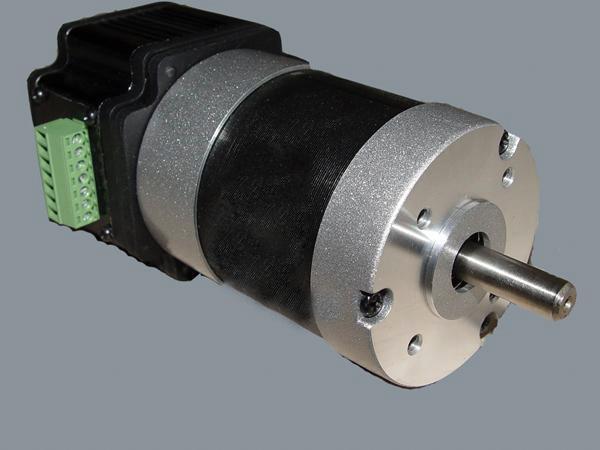

Бесщеточные двигатели, встроенный драйвер, 57 мм
Бесщеточные двигатели 57 мм имеют интегрированную конструкцию. Они обладают малым размером при большой емкости. Основные функции двигателей включают управление прямым и обратным ходом, регулирование скорости, выходной сигнал скорости и др.
Области примененияОбласть автоматизации производства: намоточные машины, автоматические механизмы открывания дверей, перистальтические насосы
Инструменты для научных исследований: оборудование для анализа качества угля
Коммуникационное оборудование: навигационная спутниковая антенна
Пищевая промышленность: машины для изготовления мороженого

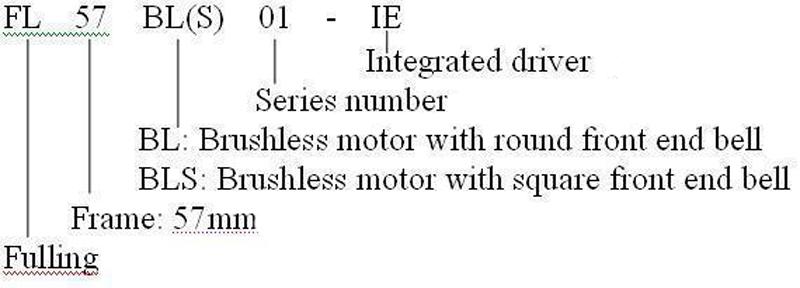

Бытовая техника: сенокосилки и др. Описание модели
| Тип намотки | Дельта |
| Угол эффекта Холла | 120 град. электрический угол |
| Биение вала | 0.025 мм |
| Радиальное биение | 0.025 мм при 460 г |
| Торцевое биение | 0.025 мм при 4000 г |
| Макс. радиальное усилие | 75Н при 20 мм от фланца |
| Макс. осевое усилие | 15Н |
| Класс изоляции | Класс B |
| Диэлектрическая прочность | 500В постоянного тока в течение 1 минуты |
| Сопротивление изоляции | 100MΩ мин., 500В постоянного тока |
| +Vp | GНD | GНD | PG | SV | F/R | +5В |
| O | O | O | O | O | O | O |
| Источник питания постоянного тока +36В постоянного тока | Заземление | Заземление | Выход импульса скорости (ТТЛ), 12 импульсов/об | ЭДС вращения 0-5В постоянного тока | Направление вращения | +5В выходное напряжение |
| Модель | FL57BL(S)005-IE | FL57BL(S)01-IE | FL57BL(S)02-IE | FL57BL(S)03-IE | FL57BL(S)04-IE |
| Кол-во полюсов | 4 | ||||
| Кол-во фаз | 3 | ||||
| Номинальное напряжение, В постоянного тока | 36 | ||||
| Номинальная скорость, об/мин | 4400 | 4000 | 4300 | 4000 | 4000 |
| Номинальный вращающий момент, Н·м | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| Номинальная мощность, Вт | 25 | 46 | 99 | 138 | 184 |
| Макс. вращающий момент, Н·м | 0.16 | 0.39 | 0.7 | 1 | 1.27 |
| Пиковый ток, А | 3.5 | 6.8 | 11.5 | 16.5 | 20.5 |
| Междуфазное сопротивление, Ω | 4.3 | 1.63 | 0.64 | 0.45 | 0.33 |
| Междуфазная индуктивность, мГн | 8.6 | 4.39 | 2 | 1.5 | 0.95 |
| Моментный коэффициент | 0.052 | 0.06 | 0.060 | 0.063 | 0.063 |
| Коэффициент противоЭДС, В/тыс. об/мин | 3.8 | 4.5 | 4.45 | 4.8 | 4.6 |
| Инерция ротора, г·см2 | 30 | 75 | 119 | 173 | 230 |
| Длина корпуса (Д), мм | 90 | 100 | 139 | 159 | 179 |
| Вес, кг | 0.56 | 0.67 | 0.9 | 1.2 | 1.46 |

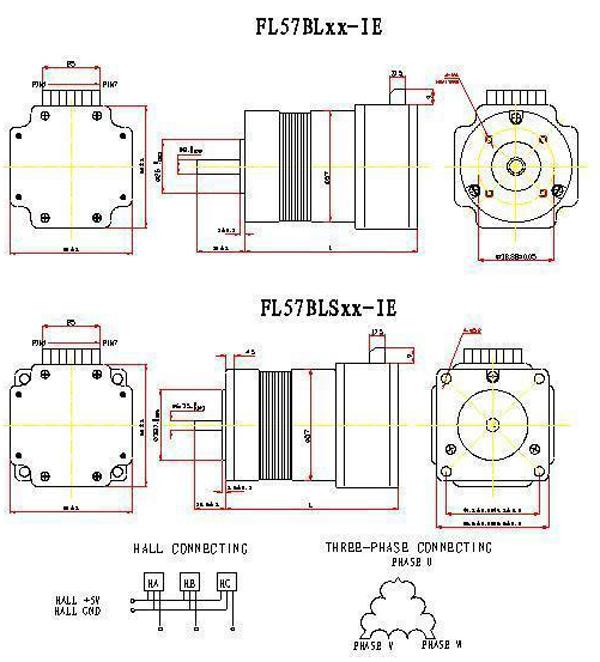

FL57BL(S)005/01/02/03-IE
| HA | HB | HC | U | V | W |
| 1 | 1 | 0 | X | L | H |
| 0 | 1 | 0 | H | L | X |
| 0 | 1 | 1 | H | X | L |
| 0 | 0 | 1 | X | H | L |
| 1 | 0 | 1 | L | H | X |
| 1 | 0 | 0 | L | X | H |
| HA | HB | HC | U | V | W |
| 0 | 0 | 1 | X | H | L |
| 0 | 1 | 1 | H | X | L |
| 0 | 1 | 0 | H | L | X |
| 1 | 1 | 0 | X | L | H |
| 1 | 0 | 0 | L | X | H |
| 1 | 0 | 1 | L | H | X |
