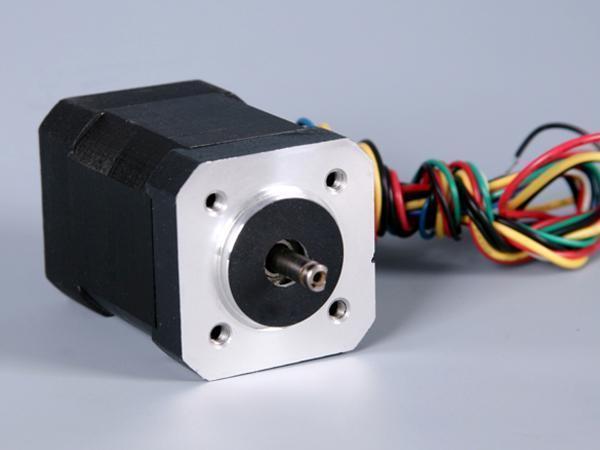

Бесщеточные двигатели, квадратный фланец, 42 мм
Особенности
Многополюсная конструкция, стабильность работы, высокая плотность энергии
Области применения
Область автоматизации производства: электронные компоненты, автоматические устройства для открывания дверей
Автомобильная промышленность: воздушные фильтры для инженерных машин
Бытовая техника: фены, сенокосилки
Медицинская промышленность: биохимические анализаторы, гематологические анализаторы, центрифуги
Инструменты для научных исследований: детекторы газа в шахтах, инструменты для анализа качества угля, датчики состояния окружающей среды, точные встроенные компьютерные устройства
Другое: область оптической коррекции др.
| Режим соединения обмотки | Треугольник |
| Угол эффекта Холла | 120 град. электрический угол |
| Биение вала | 0.025 мм |
| Радиальное биение | 0.02 мм при 450 г |
| Торцевое биение | 0.08 мм при 450 г |
| Макс. радиальное усилие | 28Н при 10 мм от фланца |
| Макс. осевое усилие | 10Н |
| Класс изоляции | Класс B |
| Диэлектрическая прочность | 500В постоянного тока в течение 1 минуты |
| Сопротивление изоляции | 100MΩ мин., 500В постоянного тока |
| Модель | FL42BLS01 | FL42BLS02 | FL42BLS03 | FL42BLS04 |
| Кол-во полюсов | 8 | |||
| Кол-во фаз | 3 | |||
| Номинальное напряжение, В постоянного тока | 24 | |||
| Номинальная скорость, Об/мин | 4000 | |||
| Момент при длительно заторможенном роторе, мН·м | 0.075 | 0.15 | 0.22 | 0.3 |
| Номинальный вращающий момент, мН·м | 0.0625 | 0.125 | 0.185 | 0.25 |
| Номинальная мощность, Вт | 26 | 52.5 | 77.5 | 105 |
| Макс. вращающий момент, мН·м | 0.19 | 0.38 | 0.56 | 0.75 |
| Пиковый ток, А | 5.4 | 10.6 | 15.5 | 20 |
| Междуфазное сопротивление, Ω | 1.5 | 0.8 | 0.43 | 0.3 |
| Междуфазная индуктивность, мГн | 2.1 | 1.2 | 0.71 | 0.5 |
| Моментный коэффициент | 0.035 | 0.0355 | 0.036 | 0.0376 |
| Коэффициент противоЭДС, В/тыс.об/мин | 2.45 | 2.71 | 2.74 | 2.62 |
| Инерция ротора, г·см2 | 24 | 48 | 72 | 96 |
| Длина корпуса, мм | 41 | 61 | 81 | 100 |
| Масса, кг | 0.3 | 0.45 | 0.65 | 0.8 |
