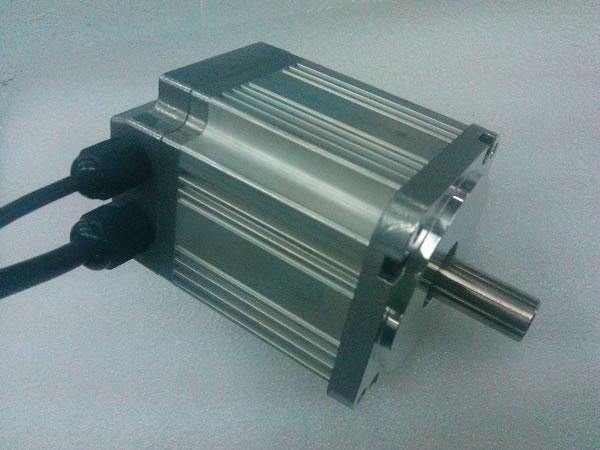

Бесщеточные двигатели, 80 мм

Бесщеточные двигатели, 80 мм

Характеристики
Высокий крутящий момент, высокая плотность мощности, стойкость к перегрузкам, низкий уровень шума.

Применение
Текстильная промышленность: плосковязальные машины
Автоматизация промышленных систем: электрические генераторы
Медицина: центрифуги
Автомобилестроение: электромобили

Параметры
Соединение обмоток электродвигателя Дельта
Угол эффекта Холла электрический угол 120 град.
Биение вала 0.05 мм
Радиальное биение 0.02 мм @450 г
Торцевое биение 0.08 мм @450 г
Макс. радиальное усилие 115 Н @20 мм от фланца
Макс. осевое усилие 45 Н
Класс изоляции Класс F
Диэлектрическая прочность 500В переменного тока в течение 1 мин.
Сопротивление изоляции 100 МОм, 500В постоянного тока
Модель Ед. изм. FL80BLS84 FL80BLS105 FL80BLS120 FL80BLS140
Кол-во полюсов
8
Кол-во фаз
3
Номинальное напряжение В, постоянный ток 48
Номинальная скорость об/мин 3000
Номинальный крутящий момент мН.м 0.9 1.7 2.2 3
Номинальная мощность Вт 280 530 700 950
Макс. крутящий момент мН.м 2.5 5 6.5 8.5
Пиковый ток A 22 45 61 78
Межфазное сопротивление Ом@20℃ 0.25 0.10 0.07 0.057
Межфазная индуктивность мГн 1.3 0.6 0.4 0.3
Моментный коэффициент мН.м/A 0.118 0.113 0.109 0.111
Коэффициент противоЭДС В/тыс. об/мин 8.7 8.4 8.1 8.2
Инерция ротора г.cм2 544 1020 1360 1900
Длина корпуса мм 84 105 120 140
Масса кг 1.6 2 2.5 2.9
