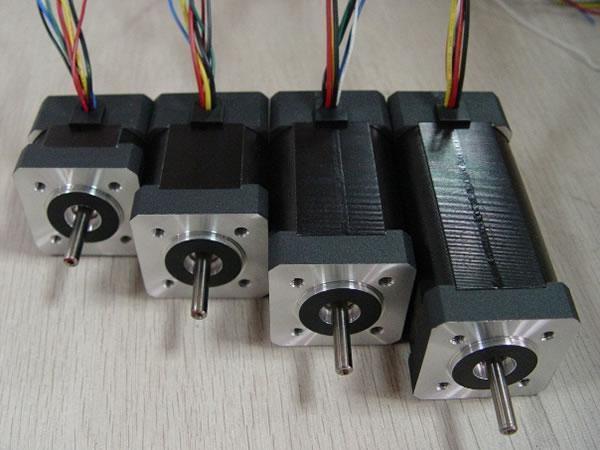

Бесщеточные двигатели со спеченными магнитами, 42 мм
Характеристики
Соответствие стандарту NEMA 17, высокий крутящий момент, высокий КПД.
Применение
Автомобилестроение: воздушный фильтр автомобилей
Автоматизация промышленных систем: электронные компоненты, автоматические двери
Медицина: биохимические анализаторы, центрифуги
| Соединение обмоток электродвигателя | Звезда |
| Угол эффекта Холла | электрический угол 120 град. |
| Биение вала | 0.025 мм |
| Радиальное биение | 0.02 мм@450 г |
| Торцевое биение | 0.08 мм@450 г |
| Макс. радиальное усилие | 28 Н @ 20 мм от фланца |
| Макс. осевое усилие | 10 Н |
| Класс изоляции | Класс B |
| Диэлектрическая прочность | 500В переменного тока в течение 1 мин. |
| Сопротивление изоляции | 100 МОм, 500В постоянного тока |
| Модель | Ед. изм. | FL42BLB01 FL42BLB02 FL42BLB03 FL42BLB04 | |||
| Кол-во полюсов | 6 | ||||
| Кол-во фаз | 3 | ||||
| Номинальное напряжение | В, постоянный ток | 24 | |||
| Номинальная скорость | об/мин | 3000 | |||
| Крутящий момент в режиме постоянной нагрузки | мН.м | 0.074 | 0.20 | 0.35 | 0.49 |
| Номинальный крутящий момент | мН.м | 0.064 | 0.17 | 0.3 | 0.43 |
| Номинальная мощность | Вт | 20 | 53.5 | 94 | 135 |
| Макс. крутящий момент | мН.м | 0.19 | 0.51 | 0.9 | 1.29 |
| Пиковый ток | A | 3.5 | 9 | 14.5 | 20.8 |
| Межфазное сопротивление | Ом@20℃ | 3.6 | 1.05 | 0.54 | 0.4 |
| Межфазная индуктивность | мГн | 1.8 | 0.75 | 0.45 | 0.3 |
| Моментный коэффициент | мН.м/A | 0.057 | 0.058 | 0.062 | 0.0624 |
| Коэффициент противоЭДС | В/тыс. об/мин | 4.2 | 4.3 | 4.57 | 4.6 |
| Инерция ротора | г.cм2 | 80 | 100 | 120 | 140 |
| Длина корпуса | мм | 40.3 | 60.3 | 80.3 | 100.3 |
| Масса | кг | 0.4 | 0.6 | 0.8 | 1.0 |
