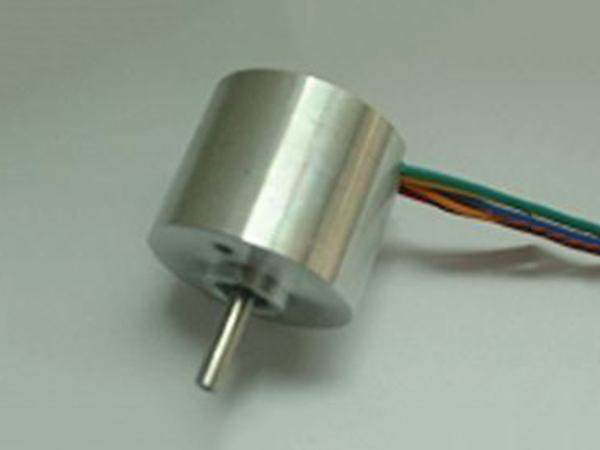

Бесщеточные двигатели, 33 мм
Бесщеточные двигатели 33 мм характеризуются высокой плотностью энергии, плавным управлением скоростью и хорошим динамическим ускорением. Они применяются для роботов с дистанционным управлением, медицинских эндоскопов и другого оборудования.
Спецификации| Режим соединения обмотки | "Звезда" |
| Угол эффекта Холла | 120 град. электрический угол |
| Биение вала | 0.025 мм |
| Радиальное биение | 0.02 мм при 450 г |
| Торцевое биение | 0.08 мм при 450 г |
| Макс. радиальное усилие | 15Н при 10 мм от фланца |
| Макс. осевое усилие | 10Н |
| Класс изоляции | Класс B |
| Диэлектрическая прочность | 500В постоянного тока в течение 1 минуты |
| Сопротивление изоляции | 100MΩ мин., 500В постоянного тока |
| Модель | FL33BL38 | FL33BL80 | |
| Кол-во полюсов | 4 | 4 | |
| Кол-во фаз | 3 | 3 | |
| Номинальное напряжение, В постоянного тока | 24 | 48 | 24 |
| Номинальная скорость, Об/мин | 3000 | 10000 | 7800 |
| Момент при длительно заторможенном роторе, мН·м | 26 | 48 | 60 |
| Номинальный вращающий момент, мН·м | 22 | 40 | 50 |
| Номинальная мощность, Вт | 7 | 40 | 40 |
| Макс. вращающий момент, мН·м | 66 | 350 | 350 |
| Пиковый ток, А | 0.64 | 3.5 | 11 |
| Междуфазное сопротивление, Ω | 14.2 | 2.3 | 0.86 |
| Междуфазная индуктивность, мГн | 7 | 1.45 | 0.55 |
| Моментный коэффициент | 46.09 | 39.16 | 25.16 |
| Инерция ротора, г·см2 | 7.95 | 23.55 | 23.55 |
| Длина корпуса, мм | 38 | 80 | 80 |
| Масса, кг | 0.115 | 0.2 | 0.2 |
